白蚁是如何启发米克·皮尔斯设计绿色建筑的
当我提到“高层办公楼”的话语时你怎么看?可能是封闭的玻璃和钢盒,剥去细节,完美的镜像,现代主义简洁。
也许像我一样,你也想象着它的居住者:捕在他们的桌子上,喘着粗气地抱着新鲜的空气和光线,令人着迷的荧光灯般的荧光灯。事实上,我们对“高层”的文化理解似乎包括其居住者与自然环境中离来,在技术先进的人工环境中隔离。
我们很多人都想知道我们目前的模式到底有多先进。
皮尔斯是一位试图改变这种模式的非洲建筑师,他在两座标志性建筑中展示了自己的想法集建筑在哈拉雷,津巴布韦,和市政大厦2楼在澳大利亚墨尔本。两座建筑都采用了基于梯度的气候控制的共同感人无源系统,这两者都受到一颗小昆虫的工作的启发。
白蚁是大自然是更具成就的建造者之一,竖立了行星上最高的结构(抵靠施加器的尺寸时),并且尽管外部宽温度摇摆,但是在内部保持恒定的温度。
它们构建的土墩是极其耐用的泥浆结构,通常采用复杂的支撑,并且在所谓的罗盘土墩的情况下,精确的形状和选址,可以优化太阳的效果。
澳大利亚的罗盘山脉形状像大刀片一样,顶部狭窄,轻轻弯曲到狭窄的船形占地面积。他们从他们一贯的北方方向上获得他们的名字,这是这种方向和形状,使他们能够优化他们的环境。当太阳角度低而温度寒冷时,土墩接收到其侧面的最大暴露并获得温暖巢所需的热量。当太阳开销时,在当天的热量时,狭窄的刀刃接收很小的阳光和不需要的热量增益。形状再次在自然界中节省能量。
让皮尔斯印象深刻的是当地非洲土丘的气候控制。尽管白蚁每天的温度在40摄氏度到0摄氏度之间波动,但白蚁能够在室内保持30摄氏度的恒定温度。
在厚厚的隔热墙内,他们通过创造并持续保持从低孔到顶部孔的通风来实现这一点。它们利用所谓的叠加效应,即从冷到热的对流气流。白蚁不断地调整这些开口,以获得最佳性能,有时还会添加湿泥浆,以帮助其蒸发效果降温。
这是在梯度上免费冲浪的典型例子,在我的最后的两个散文,白蚁的课程并未丢失Pearce先生。当Eastgate办公楼的开发商要求他于1996年设计了一个被动气候控制系统的结构时,他就业了一些这些原则。该复杂实际上是两个建筑物,包括室内庭(右)。通过有限的玻璃,深度悬垂和建筑物质量减少了热量增益,而建筑师利用夜间冷却,热储存和对流气流以适度的温度。
在白天,地下室的沉重建筑物和岩石储存吸收了环境和人类活动的热量。晚上,允许凉爽的空气进入建筑物的底部,并开始通过屋顶通风口的热日空气通风口的对流流。该凉爽的空气也被存储,然后通过中空地板和底板通风口分发了第二天进入办公室。
这些被动技术虽然不能提供建筑物的所有气候控制,但有助于一些令人印象深刻的建筑保护统计。大约32,000平方米的建筑以10%的典型通风成本为基础,能源成本减少35%,典型的资本成本减少了10%,转化为3600万美元的3600万美元的储蓄。
十年后,皮尔斯完善了东门中学尝试过的一些原则,这次是在墨尔本一座更封闭的、10层、12500平方米的建筑中,“议会大厦2号”(Council House 2,简称CH2)。渐变的使用也是这个设计的关键。
墨尔本市议会大楼的所有者估计,CH2典型能源使用减少了80%,水量减少了70%。

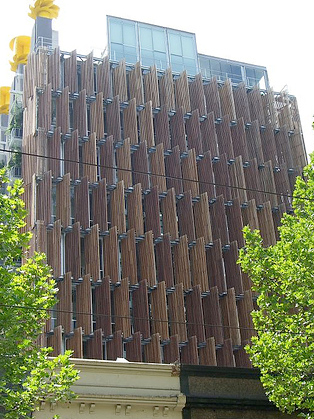

像Eastgate一样,CH2是通过及时管理夜间空气和日间空气的温差来冷却的。在这种情况下,建筑的整个一侧通过回收木材制成的自动百叶窗直接进入空气(左图)。
这种“夜间净化”直接从办公室和商店空间排出温暖的空气,并为头顶的混凝土块降温。暖空气上升到天花板上的开口,然后通过空心地板到达竖井,最终到达屋顶通风口。仅这种被动处理就足以让空间在一天的一部分时间里保持舒适。冷却的新鲜空气通过地板登记册上升。
CH2还使用另一种流体的温度梯度,水,来调节建筑中的空气。首先,从城市的污水供应中“开采”水,经过三重过滤,然后用于冲厕所、灌溉植物和调节空气。交流水通过5个15米高的“淋浴塔”(下图)从建筑外部流下,产生蒸发冷却的空气,诱导进入较低的商业空间。
剩余的水通过管道进入地下室的储存库,在那里通过相变装置冷却,并在需要时进行分配。相变装置由1万个不锈钢球体组成,这些球体含有高冰点(15摄氏度)的盐,在夜间结冰,然后用来冷却水,以便在白天分发,就像冰块在饮料融化时冷却一样。这些新冷却的水从地下室被抽到建筑每一层的冷却梁上。这些光束是由铜管排列而成的,在白天晚些时候,当夜间净化的效果消失时,这些铜管会将冷空气降下来。
该建筑也使用热质量吸收热量,通过玻璃窗的战略放置来减少热量增益,并通过光伏和热太阳能电池板和燃气热发电厂生产动力和热量。它还向场地寄出了一定量的植物叶面(以取代理论上是通过发展的发展损失),其在室内和外面的空气中氧气。该建筑每半小时收到新的空气变化,业主要求工人生产力提高10.9%,这是来自1100万美元(澳大利亚)通风系统的最大回报。这些提高的生产率计算在员工时间,每年价值超过200万美元(澳大利亚人),这意味着投资可能在5 - 6年内为自己支付。有什么区别的差异是什么!
虽然这篇文章的主题是建筑师成功地运用了自然的渐变,但我相信从白蚁身上可以学到更多的建筑经验。这些迷人的生物不是独自建造这些土丘的,也没有任何先见之明,它们当然也不了解自己使用的方法。然而,他们使用简陋的材料建造25英尺高的建筑,需要一根炸药棒才能拆除。此外,它们在一个复杂而有序的社会中为数百万居民维持精确的生活条件。他们的大脑只有针头那么大。这就是超级有机体的力量,我下次再写。
Tom McKeag在加州艺术学院和加州大学伯克利分校教授生物灵感设计。他是BioDreamMachine的创始人和总裁,这是一个非盈利教育机构,为K12学校带来生物灵感设计和科学教育。
